Almacenamiento de agua / Water storage
Estanque apernado, toma de succion y elementos de acceso e instrumentacion.
2 componentes
FireSolutions Academy
Diseccion visual y educativa de sistemas contra incendio con criterio NFPA y referencias reales de fabricante.
El modulo activo recrea una solucion paquetizada de bombeo para un centro de distribucion, organizada para que equipos tecnicos y comerciales puedan estudiar nombres, funciones, normas y relaciones entre componentes sin perder contexto operativo.
Modulo activo
Centro de distribucion
1500 GPM · 120 PSI
NFPA 13NFPA 20NFPA 22NFPA 24NFPA 25Normativa chilena contra incendio
Base de diseno
Caudal
1500
GPM
Presion
120
PSI
Componentes
28
Marcas
3
Supuestos del modulo
- El sistema se modela como un caso generico realista y no como un proyecto IFC o as-built.
- Las proporciones visuales y el layout siguen referencias publicas de fabricantes y criterios NFPA para entrenamiento.
- La escena actual es una base L2 alta preparada para crecer a L3 por activo y por subsistema.
Module 01
Sistema paquetizado de bombeo contra incendio para centro de distribucion
Vista
Normas
NFPA 20
Instalacion de bombas estacionarias para proteccion contra incendio.
NFPA 22
Estanques de agua para proteccion contra incendio.
NFPA 24
Redes privadas exteriores de agua contra incendio.
NFPA 13
Diseno e instalacion de sistemas de rociadores automaticos.
NFPA 25
Inspeccion, prueba y mantenimiento de sistemas base agua.
Referencia Chile
Base para complementar con normativa y exigencias locales de seguridad contra incendio en Chile.
Focus mode active
Arquitectura educativa
Caseta de bombeo / Pump house
Bombas, headers, valvulas, instrumentacion y controladores.
16 componentes
Distribucion / Distribution
Descarga hacia red perimetral privada y derivacion al sistema de rociadores.
10 componentes

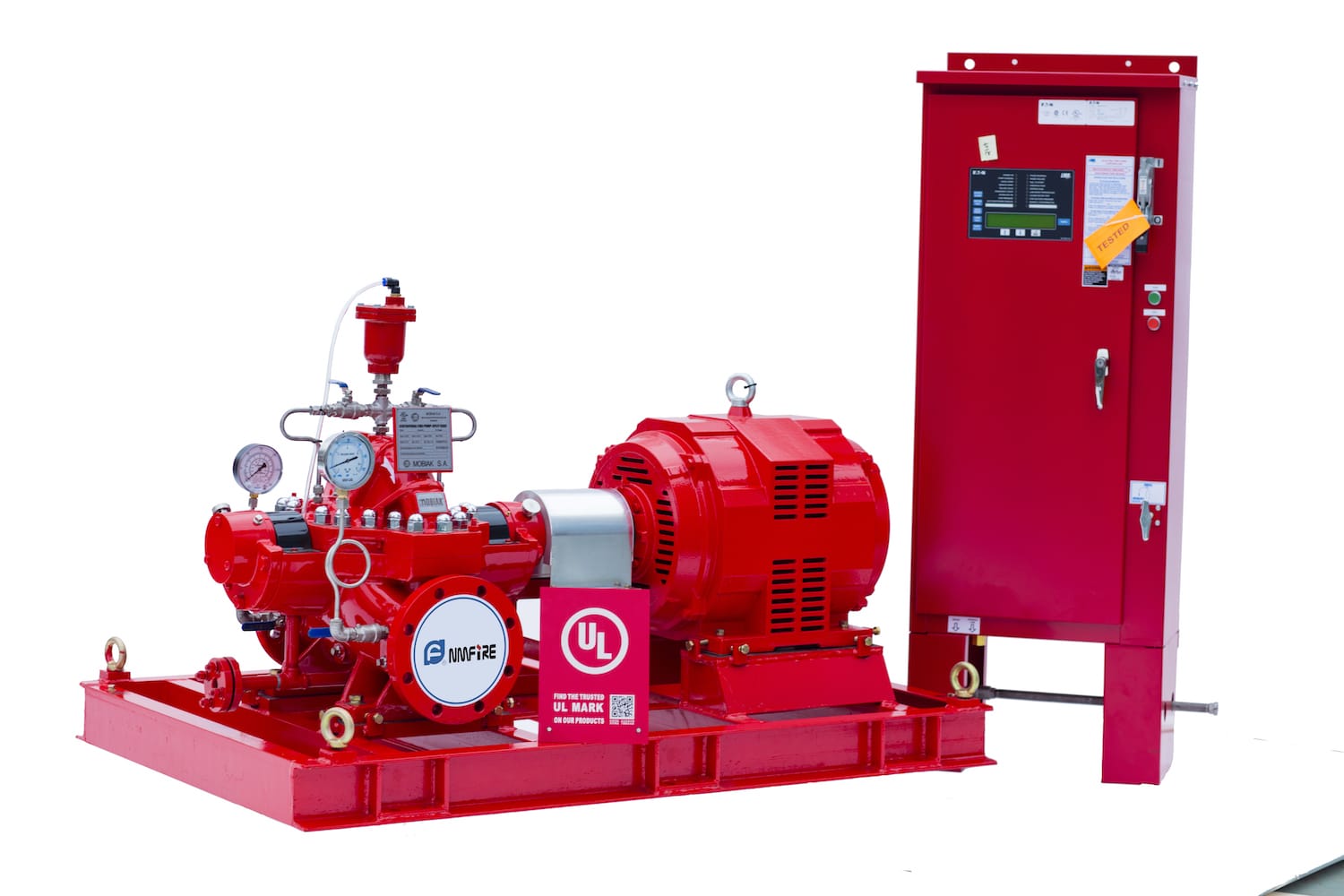

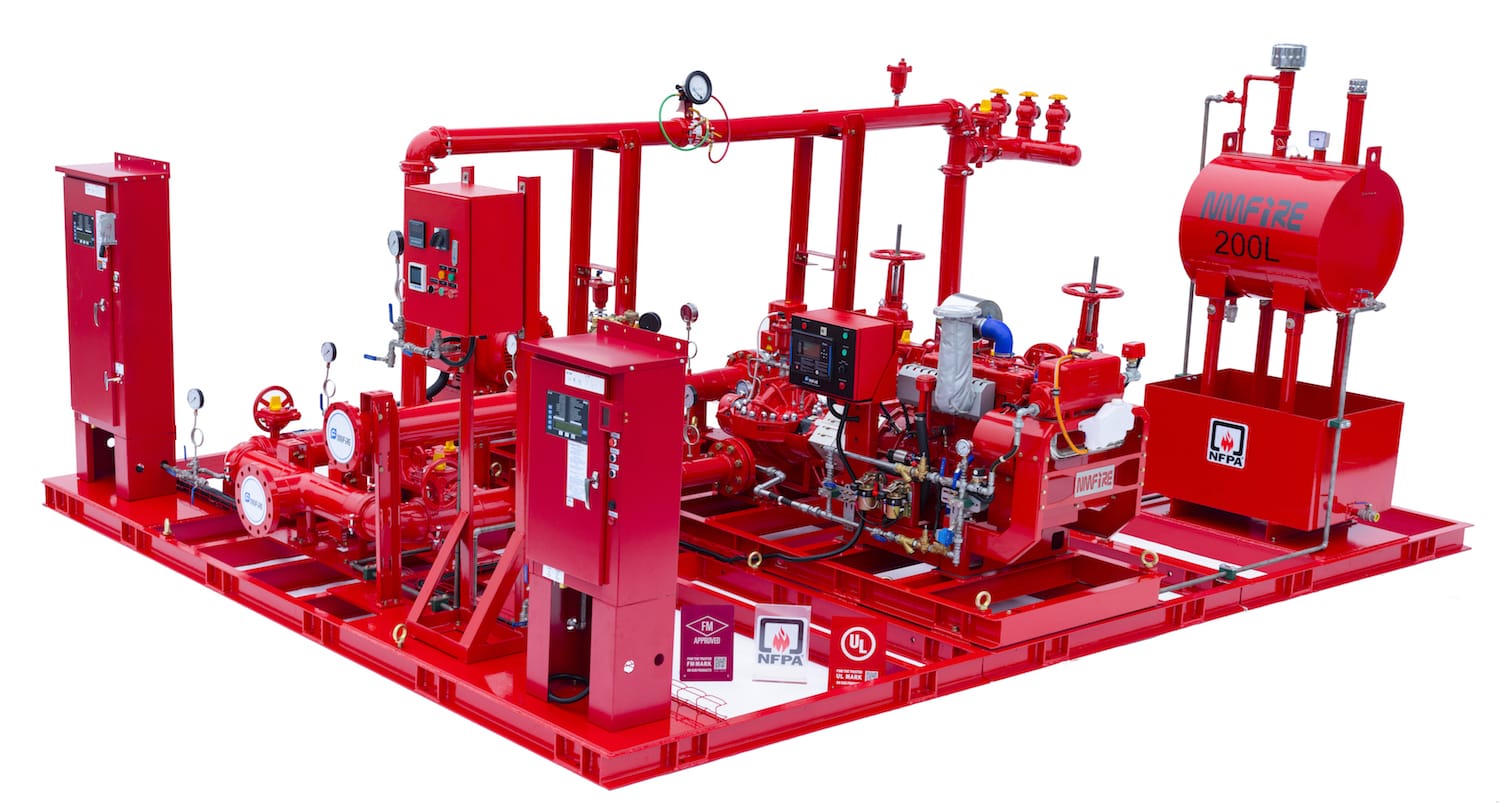

Referencias visuales
Marcas, memoria y roadmap
SPP: Bombas contra incendio y package setsClarke: Motores diesel para fire pump driversTornatech: Controladores de bomba contra incendioANSUL: Sistemas especiales y agentes limpios para roadmapSimplex / Notifier: Deteccion para roadmap
- El modulo activo es un sistema paquetizado de bombeo para centro de distribucion con base generica realista.
- La escena 3D actual ya incluye bodega protegida, red perimetral, hidrantes, FDC y red de rociadores visible.
- El visor soporta focus mode, flujo hidraulico animado y recorrido guiado sincronizado con la seleccion.
- La informacion educativa es bilingue y vive fuera del visor para evitar duplicidades.
- Las siguientes expansiones priorizadas son red de rociadores, FK-5-1-12, CO2 y deteccion.
